Муфта гидродинамическая МГ-М-500

Муфты гидродинамические МГ -М-500 предназначены для ручного и дистанционного регулирования частоты вращения питательных и других центробежных насосных агрегатов с целью изменения напора и подачи в соответствии с характеристикой сети.

Гидромуфта устанавливается между двигателем, имеющим частоту вращения 3000 об/мин (синхр) и насосом. Регулирование – черпаковое.

Основные технические характеристики

Наименование показателя	Величина показателя
Расчетная мощность на ведущем валу, кВт	800
Частота вращения ведущего вала, синхр., с⁻¹ (об/мин)	50 (3000)
Глубина регулирования по скольжению, %	2,5 – 80*
Передаточное число зубчатой пары	3,0769
Тип зацепления	Новикова
Тип смазки	Принудительная под давлением
Рабочая жидкость	Масло турбинное ТП-22 ГОСТ 9972-74 или ТП-22С
Масса, кг	1940
Габаритные размеры (длина × ширина × высота), мм	1730 × 1414 × 810

* Скольжение гидромуфты определяется по зависимости:

S = ((n₁ — n₂) / n₁) × 100%,

где:

S — скольжение;

n₁ — частота вращения ведущего вала, об/мин;

n₂ — частота вращения ведомого вала, об/мин.

Условное обозначение

Муфта гидродинамическая МГ-М-500:

МГ — муфта гидродинамическая;
М — с мультипликатором;
500 — активный диаметр, мм.

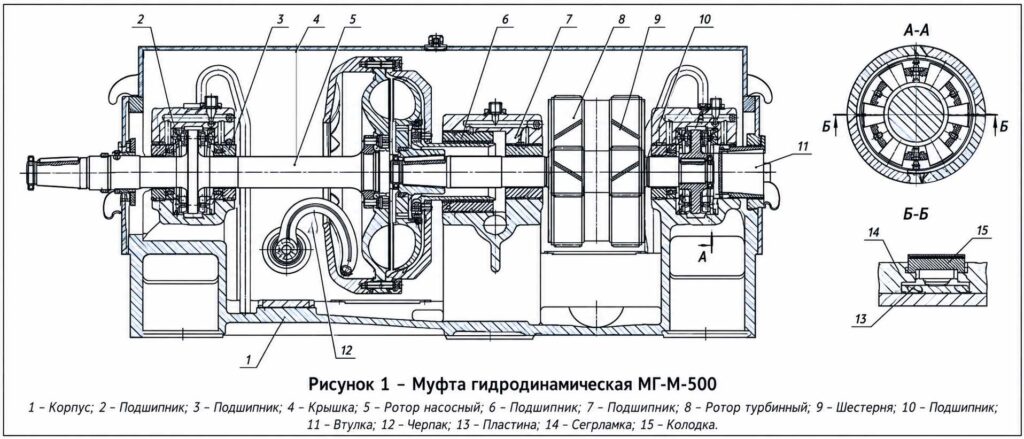

Принцип работы

Принцип работы гидродинамической муфты МГ-М-500 основан на динамическом передаче крутящего момента от ведущего вала к ведомому за счет гидродинамической энергии рабочей жидкости (турбинного масла ТП-22 / ТП-22С), а также на черпаковом регулировании степени заполнения круга циркуляции.

Частота вращения ведомого вала и передаваемая мощность зависят от объема масла, находящегося в рабочей полости (круге циркуляции). В гидромуфте МГ-М-500 применяется черпаковое регулирование.
